AVR
自动电压调节器(AVR)是紧凑、高性能封装单元AVR采用了最新技术以及高效的半导体,以实现应用时高度小型化至3Ø和1 216交流无刷发电机其输入和输出限制,该装置提供优异的可靠性。
AVR向无刷发电机的励磁磁场端子电压在空载至满载。突然加载时的恢复时间为,可能在0.5秒左右恢复98%。额定电压的一半。请注意瞬态性能,如电压骤降和恢复时间主要由,发电机和励磁机设计参数。调节器的最佳性能可以是通过保持满载励磁获得大约60V DC。发电机采用真实平均值。
传感电路、dV/dt缓冲器和专用应对非线性的滤波电路负载如电池充电器、直流驱动器等。仅保证电压调节用于线性加载。

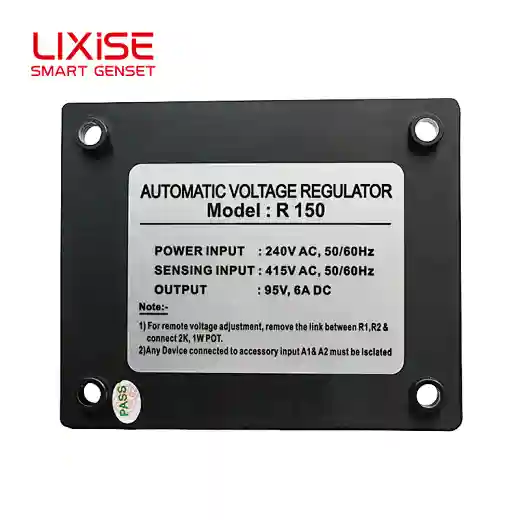

参数:
1) 传感输入
电压:1相240 V AC±10%,380 V至480 V AC±10%,3相,2
线路感应AVR感应线对线波形。使用电阻器(SMD)网络,用于无故障检测和感测电压/调节的控制。
2) 输入功率
电压:3相415V,1相240V
阶段
频率:50/60 Hz
3) 输出功率
电压:240V AC输入时为105 V DC
当前:
•6安培直流连续
•8安培,持续30秒。(当字段允许时电阻)
4) 工作温度:-20ºC至+70ºC
5) 储存温度:-40ºC至+80ºC
6) 电压调节:额定值的最小±10%电压
7) 稳定性调节:可调节以获得稳态稳定性良好瞬态回答
8) 远程电压调节:设定端子电压的±10%(2W/2.5W、1瓦电位器)。

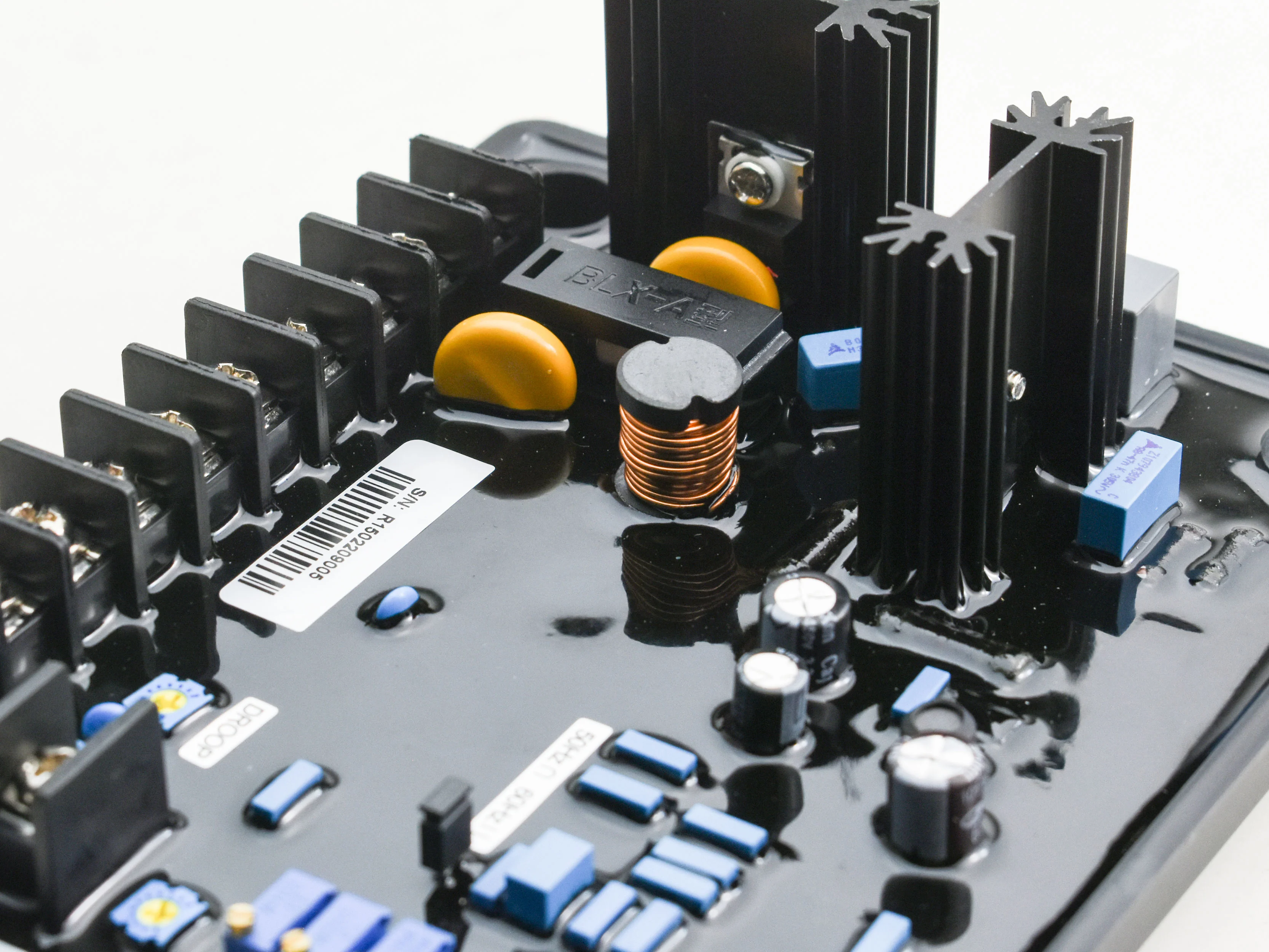

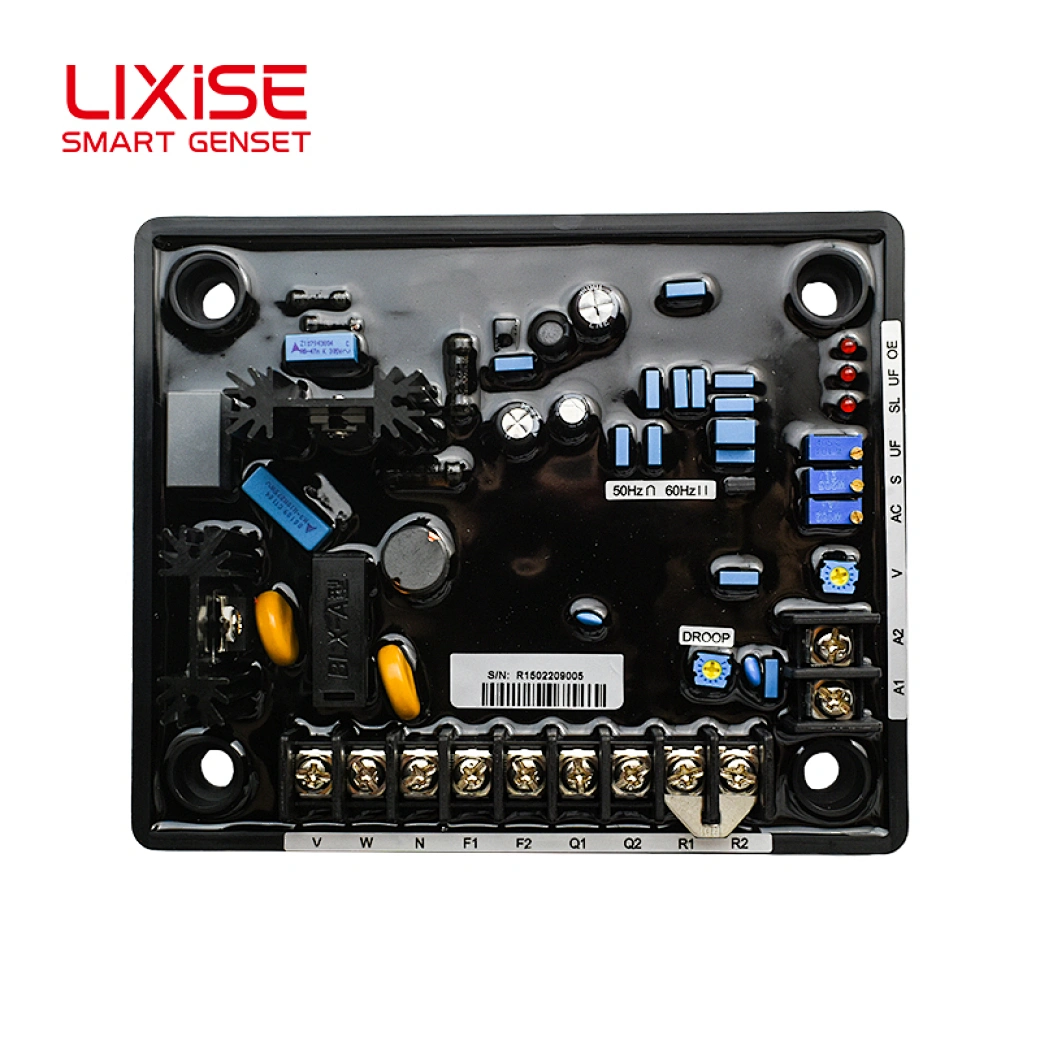

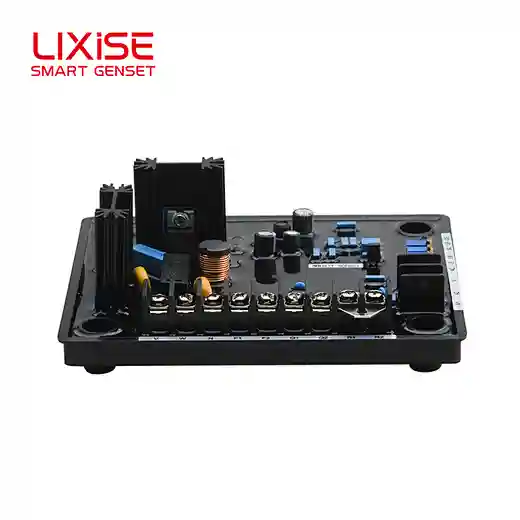

细节图:
