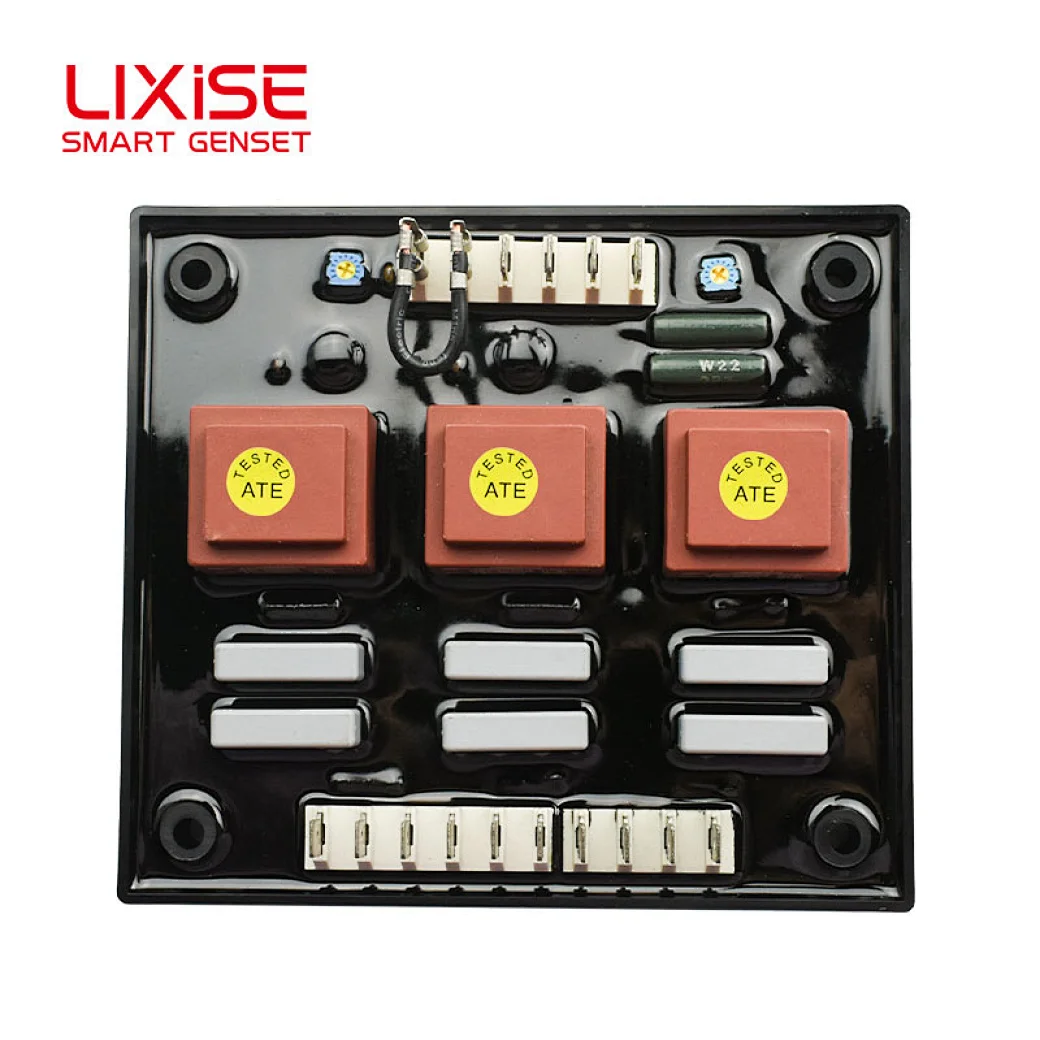

R731 调压板





电压检测：

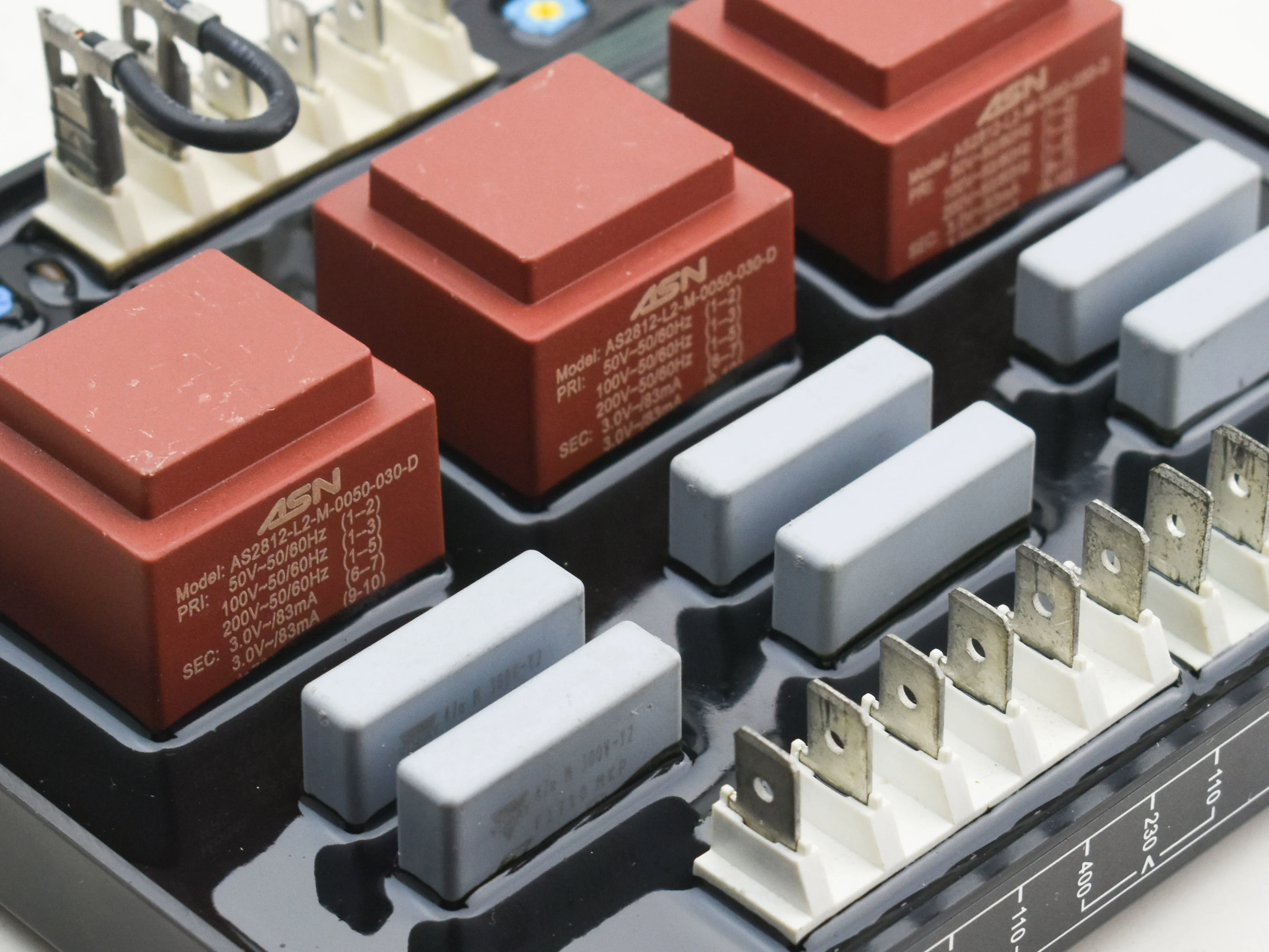

电容检测由3个单相变压器(每个2VA)完成
输入电压:
高电压(400V):
镜头范围从340V -5%到480V +5%
平均电压(230V):
电压范围从200V -5%到240V +5%
低电压110V):
电压范围从90V -5%到140V +5%

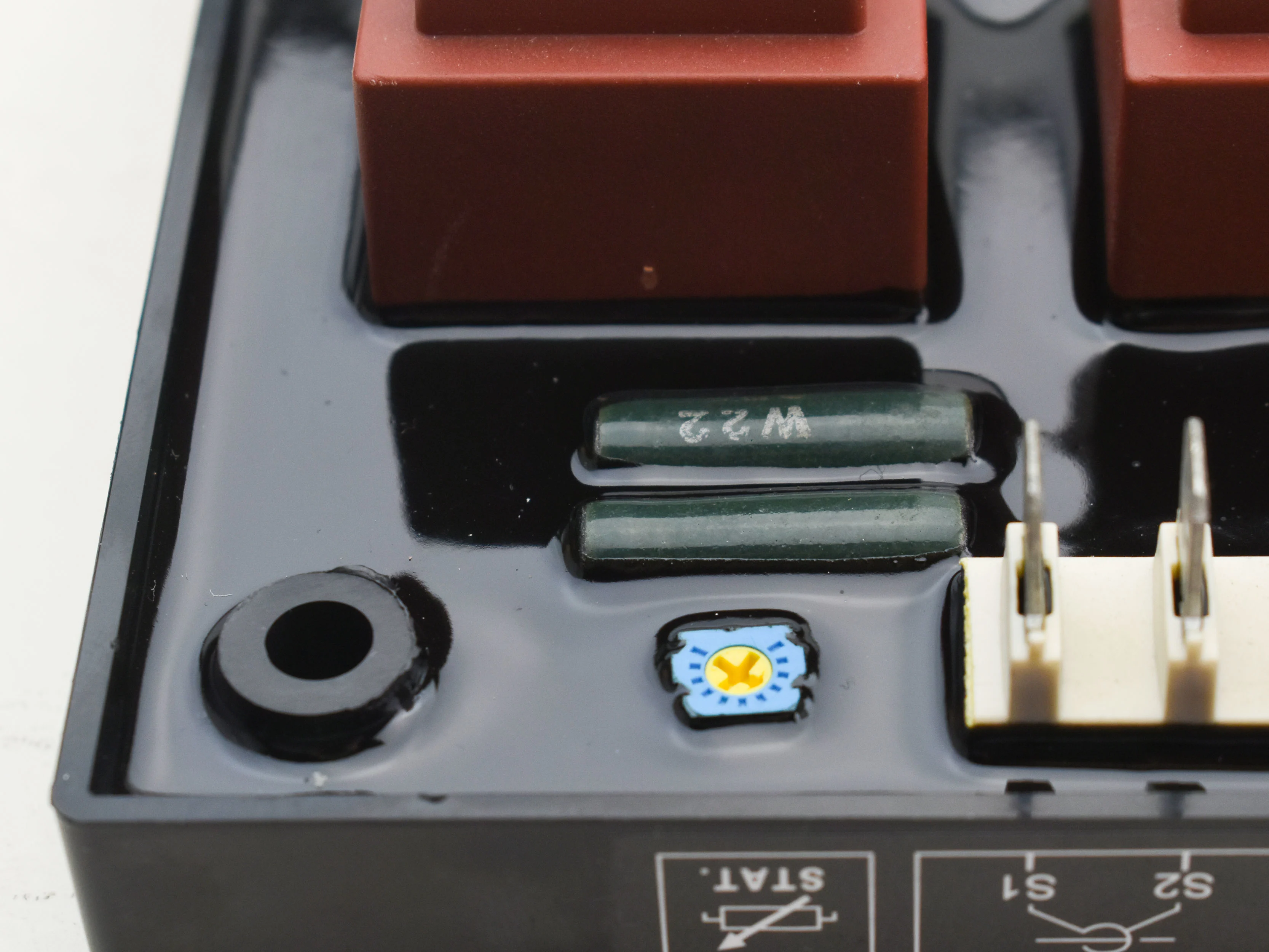

电位器内部电压:
电压调节不再在调节器上进行，而是在r731模块上进行。电压范围在检测电压附近至少为±5%。
外部电压电位器:

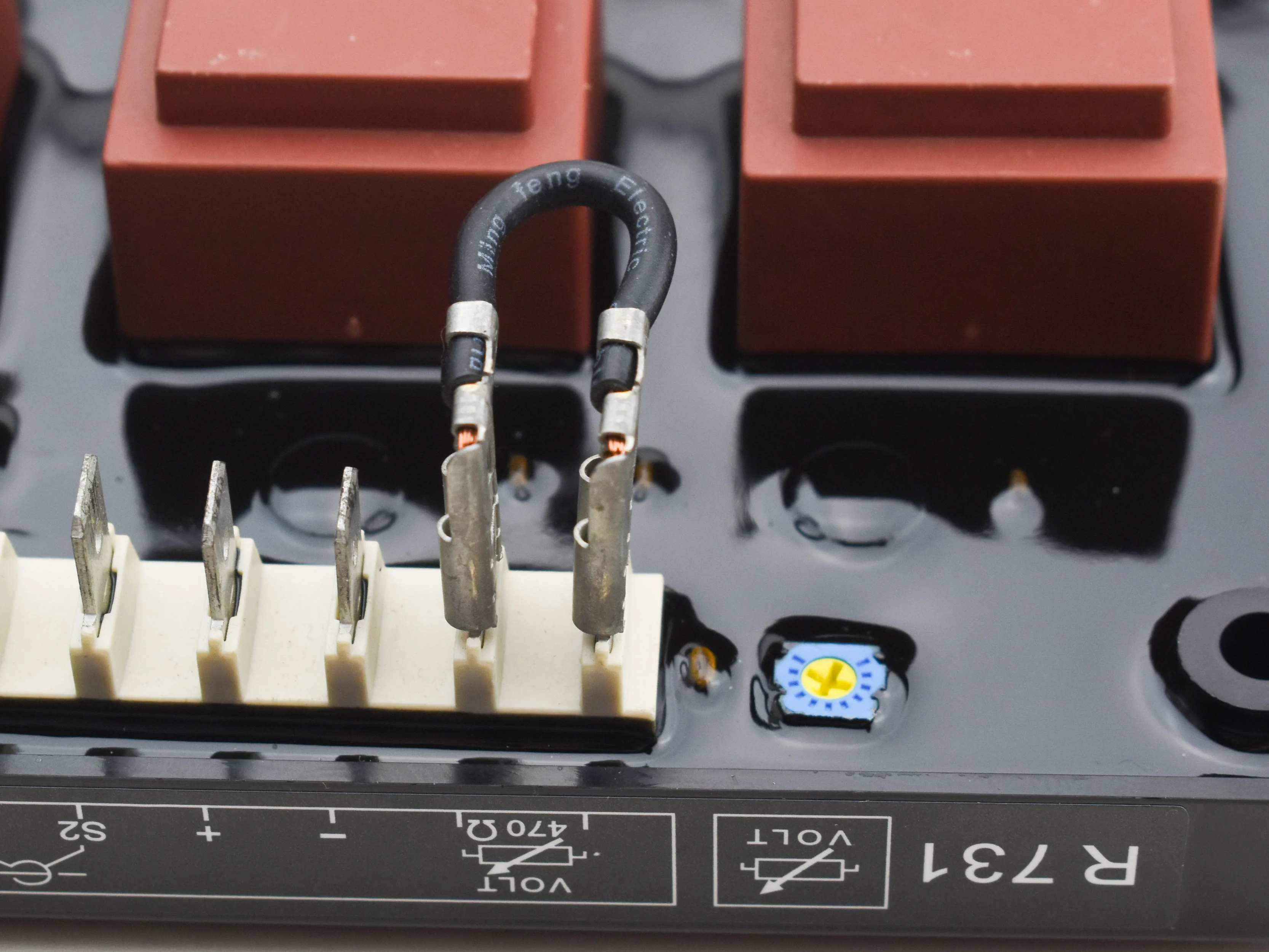

当远程调节电压时，取下模块上的ST10带并连接电位器。
调节范围:
与一个470Ωpotentiometre + / - 5%
与一个potentiometre 1k + / - 10%Ω
